Flex of Squat

Een praktische uitdaging ...

Flex/Punch Detector

• In een eerste fase gaan we proberen om een flex/punch detector te maken

Arduino Nano 33 BLE Sense

• We gebruiken hiervoor een Arduino Nano 33 BLE Sense bordje
• Krachtige processor, de nRF52840 van Nordic Semiconductors, een 32-bits ARM® Cortex®-M4 CPU die draait op 64 MHz.
• 1 MB aan flash
• 256KB aan RAM geheugen

Hoe gaan we een punch meten?

• 9-axis Inertial Sensor
  • Een Inertial Measurement Unit (IMU) wordt gedefinieerd als een 9-assige sensor die oriëntatie, snelheid en zwaartekracht meet door accelerometer, gyroscoop en magnetometer in één te combineren.
    • Accelerometer: meten van versnelling van het device
    • Gyroscoop: oriëntatie en hoeksnelheid van een object meten
    • Magnetometer: een kompas

Niet te veel zorgen over maken. Het binnen lezen van deze data is a piece-of-cake

Edge Impulse

• Edge Impulse is het toonaangevende ontwikkelingsplatform voor machine learning op edge-apparaten, gratis voor ontwikkelaars en vertrouwd door ondernemingen.
• Edge Devices
  • Denk aan microcontrollers, ESPs, Arduino's, ...

Edge Impulse Account

• Start met het maken van een account voor Edge Impulse @ https://www.edgeimpulse.com/
• Eens ingelogd kan je direct een nieuw project maken
  • Geef het nieuw project bv. de naam flex-squat-detector

Flex en Squat Detector

• Vervolgens dien je het type data aan te geven dat je zal verwerken.
• In ons geval is dit gewoon Accelerometer Data

Data vergaren

• Dit kunnen we aan de hand van Edge Impulse zelf en hun data forwarder tools.
• Ze ondersteunen een hele boel aan edge devices out of the box
• Voor elk bordje voorzien we dan ook tutorials.
• De nodige tools voor de Nano 33 BLE Sense zijn reeds voor jullie voorzien. Klik dus gerust onderaan rechts op Let's get started!.

Flashen van de data forwarder

• Open een linux terminal
• Connecteer de Nano 33 BLE Sense via USB
• Druk 2x kort op de reset knop om het device in bootloader mode te plaatsen
  • Oranje LED gaat traag aan/uit
• Voer onderstaande commands uit

cd edge-impulse-data-forwarder
./flash_linux.sh

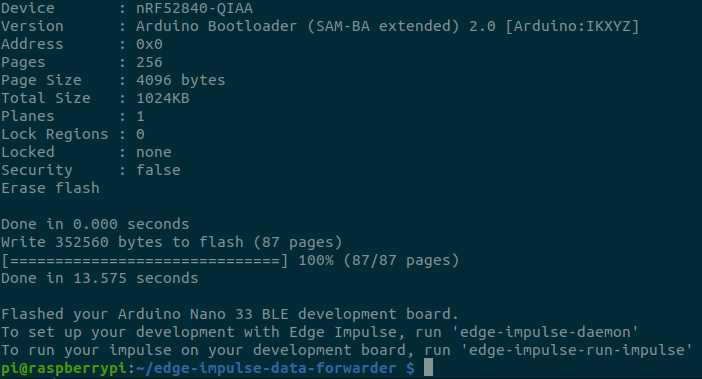

Data forwarder flashed

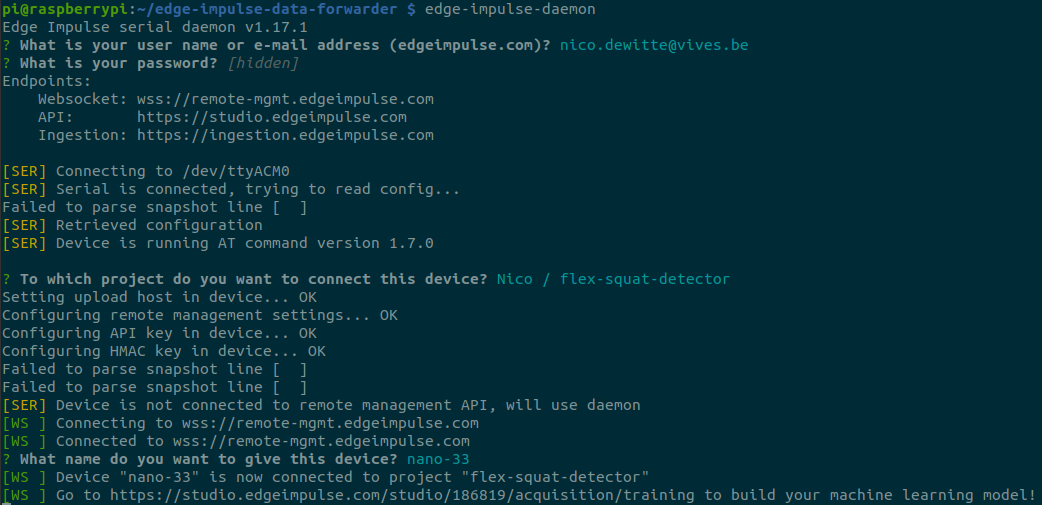

Aanmelden via de CLI

• Nu dienen we aan te melden op Edge Impulse maar wel via de CLI
• Voer hiervoor onderstaande commando uit en volg de instructies

edge-impulse-daemon

Klaar om data te capteren

Data Capteren

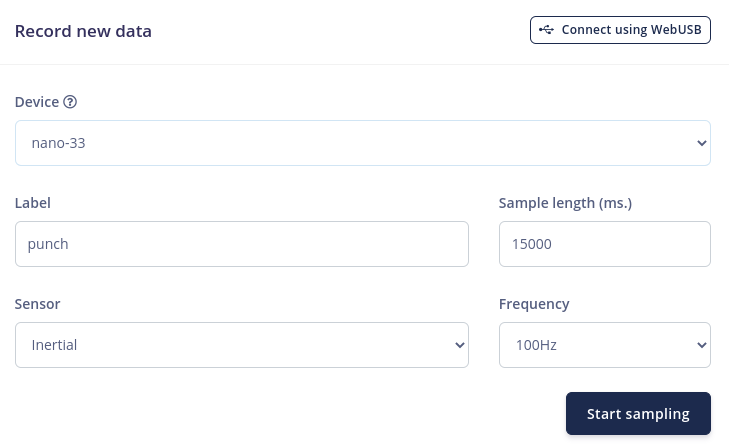

• Ga nu naar de website en klik links op Data acquisition
• We gaan nu 3 keer data opnemen
  • 1x een 10-tal punches
  • 1x een 10-tal flexes
  • 1x een stil liggende sensor

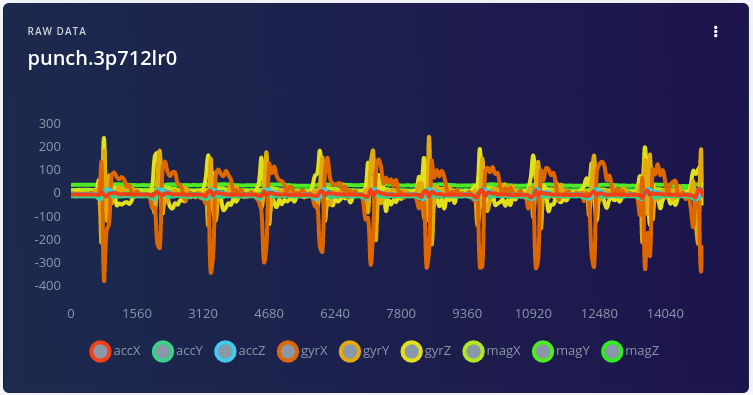

Data Capteren - Punches

Data Capteren - Punches

• Probeer een korte punch te geven en terug te keren naar een rust toestand.
• Je zou dan een 10 a 12 punches moeten kunnen geven
• Indien je data niet gelijkaardig is met onderstaande resultaat kan je gerust opnieuw samplen (verwijder de slechte data sets)

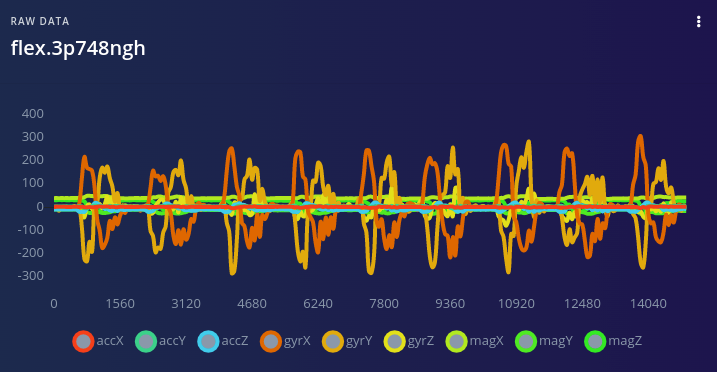

Data Capteren - Flex

• Doe nu hetzelfde voor flexes

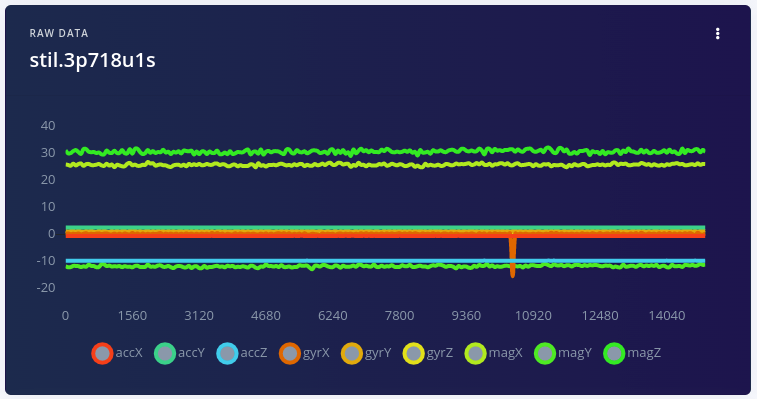

Data Capteren - Stil

• Laat de sensor nu gewoon liggen

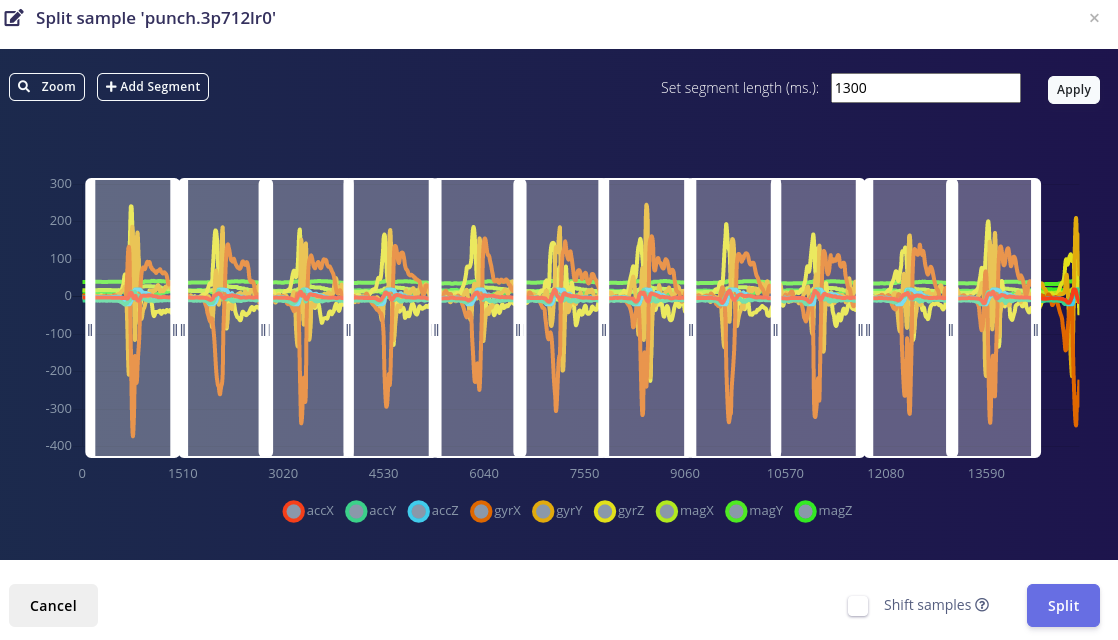

Opsplitsen Data Samples Punches

• Nu hebben we telkens een 10-tal bewegingen gemaakt in 1 grote datastroom.
• Die dienen we op te splitsen in aparte samples
• Klik voor de reeks punch op de drie bolletjes en kies voor Split sample
  • Afhankelijk van de snelheid waarmee je hebt gepunched kan het zijn dat je nog een beetje moet spelen met de Segment length
  • Klik op Split als het ok is

Opsplitsen Data Samples Flex

• Doe hetzelfde voor de flexes
• Indien je merkt dat de flexes niet binnen hetzelfde window passen, hertrain deze dan misschien best.
• Indien nodig kan je de segmenten ook verschuiven of manueel bijplaatsen.
• Zorg wel dat je dezelfde lengte in tijd hebben als van je punches.

Opsplitsen Data Samples Stil

• Nu nog eens hetzelfde voor geen beweging.
• Hier dien je zelf wat segmenten toe te voegen

Training en Test sets

• Merk op dat er warning staat bij TRAIN / TEST SPLIT
• Om de training van het toekomstige neurale netwerk te valideren, moet de dataset worden opgesplitst in een deel om te trainen en een deel om het resulterende netwerk te testen.
• In plaats van dit handmatig te doen, kunnen we Edge Impulse dit voor ons laten doen.
• Ga hiervoor naar Dashboard scroll naar beneden en klik op Perform train/test split
  • Dit kan niet ongedaan gemaakt worden.

Heavy Lifting - Een model maken

• Kies in het menu voor Impulse design
• Kies de window size voor de input hetzelfde als de lengte van je samples

Processing Block

• Vervolgens gaan we een processing block toevoegen
  • Spectral Analysis
    • Deze block gaat een frequentie-analyse uitvoeren op de tijds-data
  • We zouden de data ook ruw kunnen verwerken maar betere resultaten worden hier bekomen door eerst deze processing te doen

Learning Block

• Het echte werk wordt dan gedaan door een Learning block toe te voegen die ons neuraal netwerk zal modeleren.
  • In ons geval gaan we voor Classification
    • Leert patronen uit data en kan deze toepassen op nieuwe data.
    • Geweldig voor het categoriseren van beweging of het herkennen van audio.
• Eens je klaar bent kies je voor Save Impulse

Processen van de input data

• Kies links in het menu Spectral Features en klik op Save Parameters
  • Selecteer Calculate feature importance
  • Nu kan je Generate Features selecteren, wat de processing van de data in gang zal zetten.
  • Dit kan even duren
  • Het resultaat zou "geclusterde" data moeten opleveren

Aanpassen/Trainen van het model

• Kies links in het menu voor Classifier
• In principe kan je dit model behouden zoals het is en kan je het gewoon trainen
  • Klik op Start Training

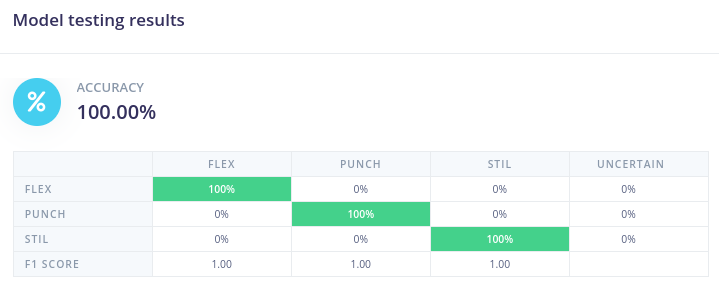

Test Data Set

• Je kan je model nu ook nog eens testen met ongeziene data
• Dit kan je via het item Model testing links in het menu.

Deployen op het Edge Device

• Als laatste kunnen we ons model nu exporteren zodat we het kunnen integreren in onze code
• Kies links in het menu voor Deployment
  • Kies vervolgens voor de Arduino Library
  • En klik helemaal onderaan op Build
• Je zou nu een zip-file moeten krijgen.
  • Download deze in de map workshop-ai-essentials-nano/flex-squat

Builden van het demo project

• Open Arduino IDE
• Importeer de zip-file als library via Sketch => Include Library => Add .ZIP Library
• Navigeer vervolgens naar File => Examples => flex-squat-detector_inferencing
  • Kies nano_33_ble_sense => nano_33_ble_sense_fusion
• Zorg er voor dat je het Arduino Nano 33 BLE Sense board hebt geselecteerd.
• Klik op Upload
• Relax even

What is Next?
